Как создать OpenStack Port Forwarding

Что такое OpenStack Port Forwarding:

Перенаправление портов в OpenStack представляет собой механизм, который позволяет перенаправлять входящий трафик с одного порта на внутренний адрес и порт в вашей инфраструктуре OpenStack.

Это полезно, например, когда вам нужно обеспечить доступ к веб-приложению, работающему на определенном порту внутри вашей инфраструктуры, извне через публичный IP-адрес и порт.

Как создать OpenStack Port Forwarding.

Чтобы использовать port_forwarding, в вашей инфраструктуре должен быть плавающий IP-адрес и инстансы, для которых создается этот сервис.

Создание и настройка OpenStack Port Forwarding возможна только через командную строку CLI.

Как работать в командной строке OpenStack вы можете узнать здесь: Создание сервера через CLI (командную строку) Openstack

Создание OpenStack Port Forwarding

1. Выбираем необходимый плавающий ip:

openstack floating ip list

2. Выбираем необходимые серверы, на которых будет настроен Port Forwarding:

openstack server list

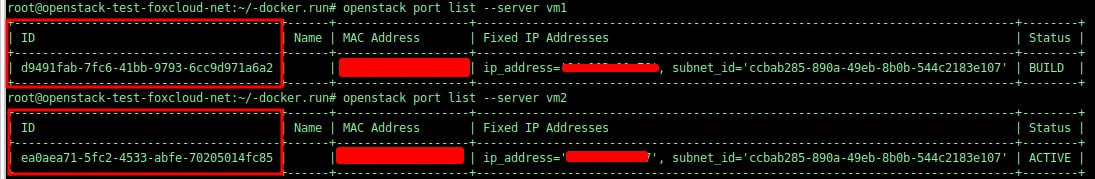

openstack port list --server vm1/vm2

Скопируйте ID (идентификатор порта нам понадобится)

3. Выбираем необходимые интерфейсы:

vm1 - 192.168.99.120

vm2 - 192.168.99.123

4. Создаем правило:

openstack floating ip port forwarding create --internal-ip-address $VM_IP --port $PORT_ID --internal-protocol-port $PORT --external-protocol-port $PORT2 --protocol tcp $FLOATING_IP

Правило создано. Теперь можно проверить его настройки.

5. Проверяем подробности правила:

openstack floating ip port forwarding list $FLOATING_IP

(openstack floating ip port forwarding list 94.103.11.84)

HTTP:
http:// $FLOATING_IP:8888 - VM1
http:// $FLOATING_IP:9999 - VM2
SSH:
VM1  $FLOATING_IP 2222
VM2 $FLOATING_IP 2223

6. Как удалить правило:

openstack floating ip port forwarding delete $FLOATING_IP $ID_FORWARD
